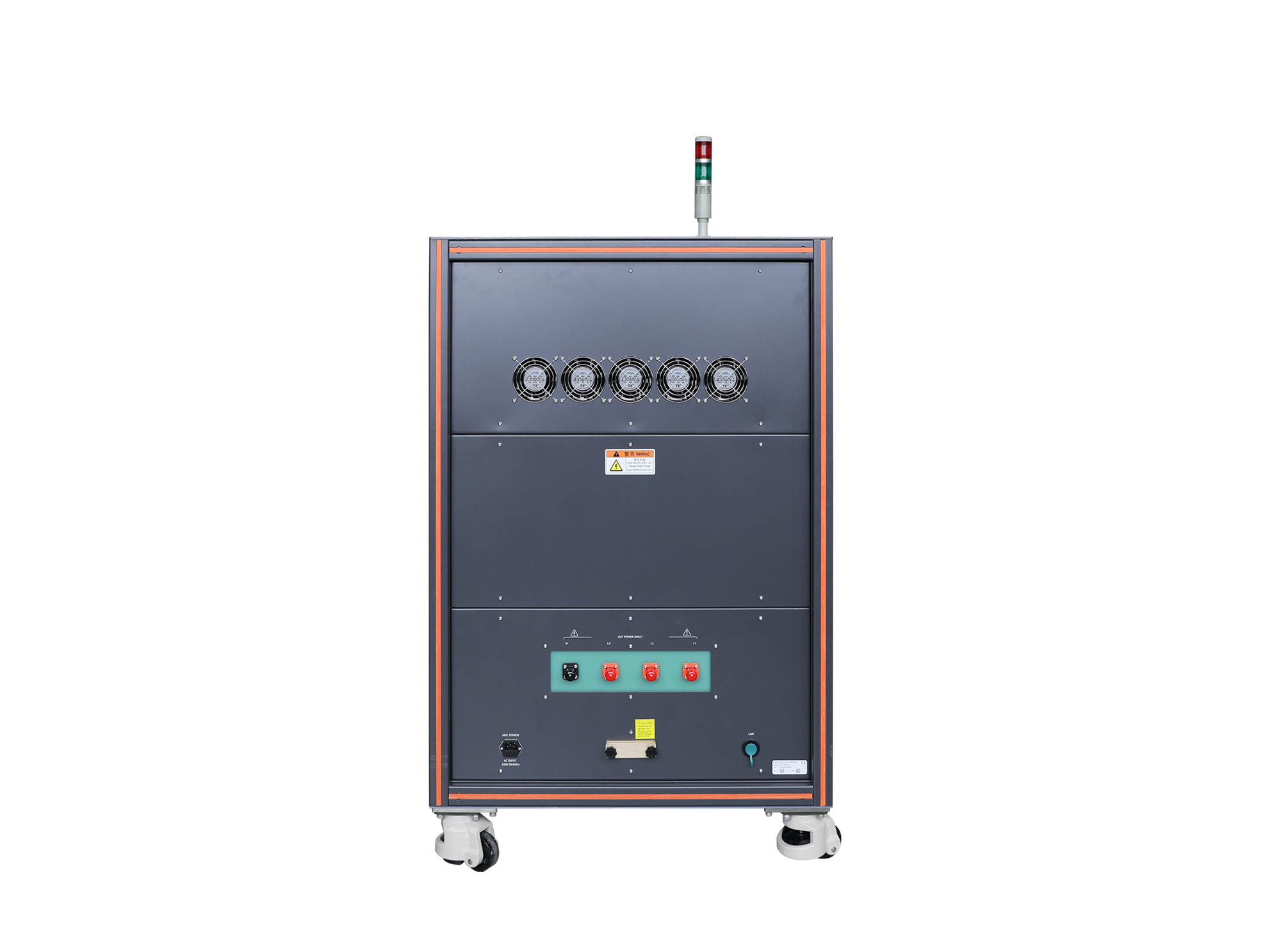

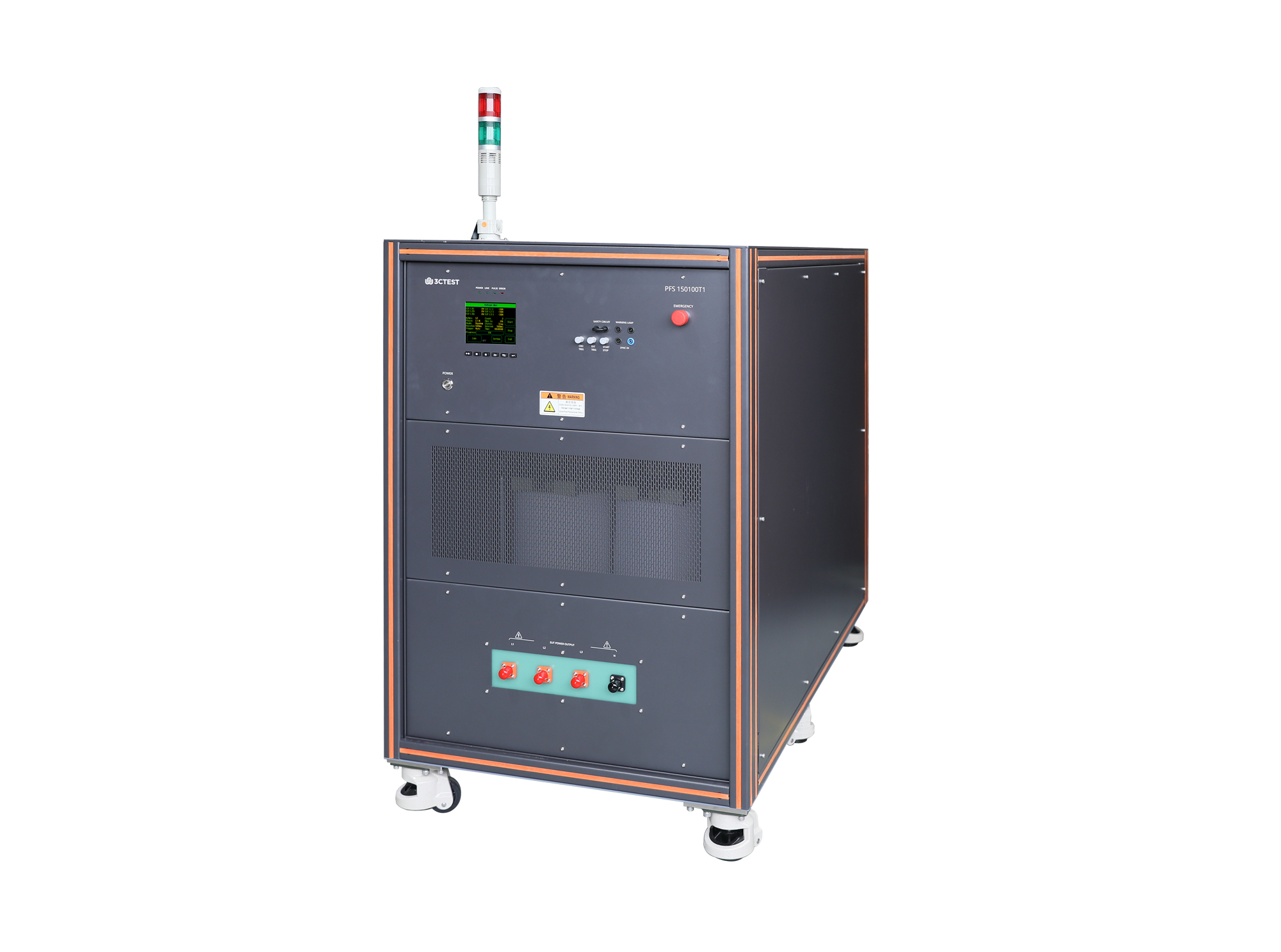

三相电源故障模拟器

PFS 150100T1

PFS 150100T1电源故障模拟器，是基于公司新一代控制平台，依据IEC 61000-4-34 和GB/T 17626.34标准要求设计的模拟输入端口电压暂降、短时中断的模拟器。造成这些电压变化的原因是由于电网、变电设备发生故障或者负荷突然发生大的变动。

下载手册

立即询单 加入对比栏 加入询单篮

产品特点

> 5.7英寸彩色触摸屏前面板操作

> 最大输入电压1,500 V AC、最大持续电流102 A

> 电压、电流实时采集，试验工况一手掌握

> 内置多功能测试模块组合

> 具有限压、限流、过压、过流保护功能

> 符合IEC 61000-4-34，GB/T 17626.34技术要求

> 以太网接口可用于PC远程控制及测试报告打印

> 优化电弧抑制与波形控制技术，精准模拟电网故障，抗冲击能力强，匹配极端工况，解决高压大电流下的波形畸变，轻松应对高压大电流严苛试验要求

产品标准

IEC标准

IEC 61000-4-34

GB/T标准

GB/T 17626.34

EN标准

EN 61000-4-34

应用行业

产品参数

技术参数

符合标准	IEC 61000-4-34、 GB/T 17626.34
EUT最大输入电压	1,500 V AC，50 Hz /60 Hz
EUT电流电压测量	LCD显示
EUT最大持续电流	102 A
耐冲击电流	大于1,000 A
保护	内置过流、短路、过压、过热、浪涌、群脉冲、静电保护 Line in、Line out端口可选其他外置保护附件（例如：警告灯、急停按钮）
中断电平	0%
暂降电平	0% ，40% ，70% ，80%
暂降、中断持续时间	0.3 ~ 9,999周期或10 ms ~ 99,999 ms
暂降、中断间隔时间	50 ms ~ 50,000 ms
暂降、中断试验次数	1 ~ 9,999
暂降、中断上升、下降时间	发生器额定电流＞75 A：1μs ~ 50μs（标准规定电阻校验）
同步	0°~ 360°，1°步进设置或随机方式
触发方式	手动、自动、外部触发输入

通用参数

产品附件

选配附件

1	抗扰度测试软件	型号：CoreLab 兼容Windows 7 / 8 / 10 / 11操作系统。支持以太网接口和串口通讯模式。支持参数排程测试、测试序列，一键进行测试，操作简单。可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。
2	校准阻抗盒	型号：R100Ω/1134 阻抗：100 Ω 精度：±10% 功率：2,000 W 适用于发生器额定电流：≤50 A
		型号：R50Ω/1134 阻抗：50 Ω 精度：±10% 功率：3,000 W 适用于发生器额定电流： 50 A＜I≤100 A
		型号：R25Ω/1134 阻抗：25 Ω 精度：±10% 功率：6,000 W 适用于发生器额定电流：＞100 A

PFS 系列选型指南

序号	型号	EUT带载能力
1	PFS 3810T1	额定电压：L-N：220V 额定电流：10A L-L：380V 仪器尺寸：6U+6U
2	PFS 3820T1	额定电压：L-N：220V 额定电流：20A L-L：380V 仪器尺寸：22U
3	PFS 3820T3	额定电压：L-N：220V 额定电流：20A L-L：380V 仪器尺寸：35U
4	PFS 3830T1	额定电压：L-N：220V 额定电流：30A L-L：380V 仪器尺寸：22U
5	PFS 3830T3	额定电压：L-N：220V 额定电流：30A L-L：380V 仪器尺寸：35U
6	PFS 3850T1	额定电压：L-N：220V 额定电流：50A L-L：380V 仪器尺寸： 35U
7	PFS 3850T3	额定电压：L-N：220V 额定电流：50A L-L：380V 仪器尺寸：35U
8	PFS 3875T3	额定电压：L-N：220V 额定电流：75A L-L：380V 仪器尺寸：42U
9	PFS 38100T	额定电压：L-N：220V 额定电流：100A L-L：380V 仪器尺寸：35U
10	PFS 4530T1	额定电压：L-N：260V 额定电流：30A L-L：450V 仪器尺寸：35U
11	PFS 4875T1	额定电压：L-N：277V 额定电流：75A L-L：480V 仪器尺寸：35U
12	PFS 6930T1	额定电压：L-N：400V 额定电流：30A L-L：690V 仪器尺寸：35U
13	PFS 3810T1VD	额定电压：L-N：220V 额定电流：10A L-L：380V 仪器尺寸：6U+6U DC：380V
14	PFS 3816T1V	额定电压：L-N：220V 额定电流：16A L-L：380V 仪器尺寸：22U
15	PFS 3830T1V	额定电压：L-N：220V 额定电流：30A L-L：380V 仪器尺寸：22U
16	PFS 69100T1	额定电压：L-N：400V 额定电流：100A L-L：690V 仪器尺寸：35U 暂降电平：0% ，40% ，70% ，80%
17	PFS 69200T1F	额定电压：L-N：400V 额定电流：200A L-L：690V 仪器尺寸：35U 暂降电平：0% ，40% ，70% ，80%
18	PFS 150100T1	额定电压：L-N: 866V 额定电流：100A L-L: 1500V 仪器尺寸：800 mm(W)1300 mm(H)1500 mm(D) 暂降电平：0% ，40% ，70% ，80%
备注： 1：PFS 三相交流供电系列设备中，T3仅支持额定电压AC 380V、额定电流75A及以下仪器。正常默认按照T1的方式实现。 T1：GB/T 17626.11/34 图3a, 3b / IEC 61000-4-11/34 Figure 3a，3b T3： GB/T 17626.11/34 图3a, 3c / IEC 61000-4-11/34 Figure 3a，3c 2：PFS 三相交流供电系列设备中，带D的支持直流，带V的支持电压变化 3：额定电压AC 380V、额定电流100A及以上&额定电压AC 420V、额定电流30A以上仪器电压暂降电平仅支持固定的0% ，40% ，70% ，80%

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：单相电源故障模拟器下一页：电源故障模拟器返回列表

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50 Hz /60 Hz
保险丝	6 A
最大功耗	300 W
用户存储空间	无穷（PC）
通讯方式	以太网LAN、RJ45
辅助接口	D-sub 25p
外部触发输入	BNC，5 V TTL,常开节点，闭合触发
CRO触发输出	BNC，5 V TTL
运行控制输入	BNC，5 V TTL
外部同步输入	45 Hz ~ 65 Hz，同名端与异名端之间20 V ~ 500 V 同名端、异名端与机壳0 V ~ 500 V
警告灯输出	0 V ~ 220 V AC 10 A / 0 V ~ 48 V DC 3 A 电源取决于外接信号灯的种类
安全电路	安全回路开路时停止工作
失效检测	失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示	前面板LED指示、LCD显示
仪器接地连接方式	使用扁平接地线
机箱尺寸	800 mm(W)1,300 mm(H)1,500 mm(D)
仪器重量	约665 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa
