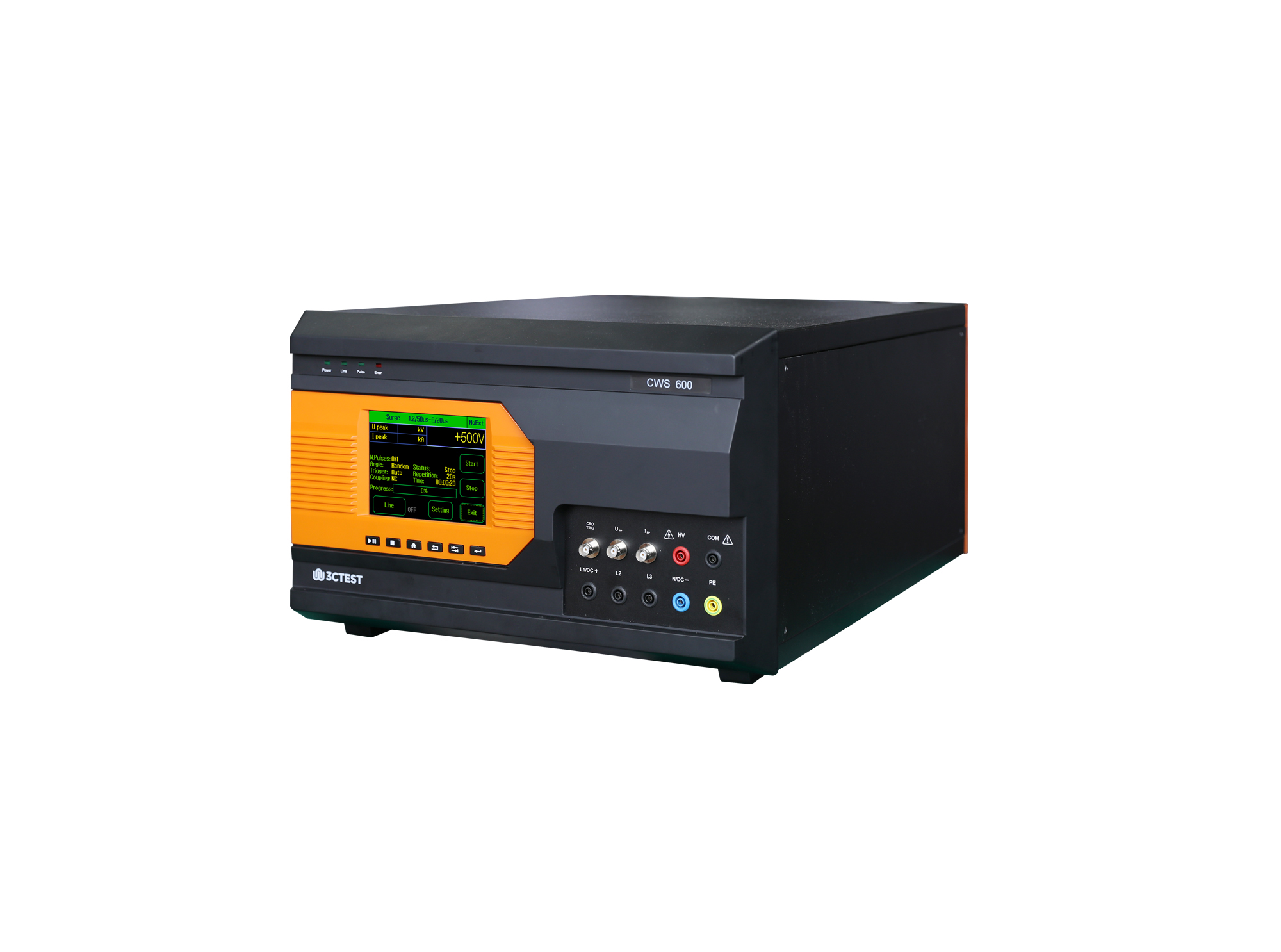

CWS 600组合波雷击浪涌模拟器是一款智能型多功能EMS抗扰度测试设备，最高测试电压达6kV，可满足国际及产品标准中浪涌抗扰度、脉冲磁场等测试要求。该设备内置全自动三相耦合/去耦网络，同时也适用于欧盟CE与CCC认证对单相受试设备的测试需求。
命名规则：
备注：内置单相网络设备型号，参照CWS 600（ST-300-20）宣传单页。
> 5.7英寸彩色触摸屏,前面板操作
> 浪涌失效侦测功能
> 浪涌电压、电流测量采集
> 测试编排程功能
> 内置全自动三相耦合/去耦网络AC 480 V 20 A/32 A（选配）、DC 480 V 20 A/32 A（选配）
> 可控制外置三相耦合/去耦网络等功能模块
> 以太网、RJ45接口，用于PC远程控制、打印测试报告
内置耦合/去耦网络（三相全自动） | |
EUT带载能力 | AC 480 V 20 A / 32 A（选配） 50 / 60 Hz DC 480 V 20 A / 32 A（选配） |
EUT电源输入、输出 | 4 mm香蕉插头线 |
EUT电压监视输出 | BNC输出, 100 V : 1 V |
同步方式 | 内部同步、外部同步、异步 |
内部同步 | 0°~ 360°，1°步进设置或随机模式 |
雷击浪涌IEC 61000-4-5 | |
测试电压范围 | 0.25 kV ~ 6 kV，±10% |
测试电流范围 | 0.125 kA ~ 3 kA，±10% |
开路电压波形参数 | 波前时间：1.2 μs ± 30% 持续时间：50 μs ± 20% |
短路电流波形参数（2 Ω） | 波前时间：8 μs ± 20% 持续时间：20 μs ± 20% |
源输出阻抗 | 2 Ω、12 Ω |
输出极性 | 正、负、先正后负、正负交替 |
脉冲周期 | 6 s ~ 99 s（最短取决于试验电压） |
试验次数 | 1 ~ 999次 |
校准电容 | 18 μF内置 |
耦合电阻 | 0 Ω、10 Ω |
耦合电容 | 9 μF、18 μF |
浪涌电压峰值检测 | LCD显示、BNC输出 1000 V: 1 V |
浪涌电流峰值检测 | LCD显示、BNC输出 500 A: 1 V |

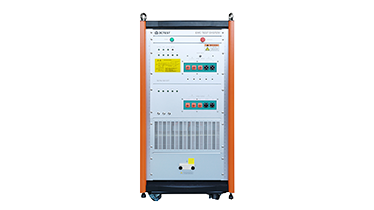

| 1 | 浪涌及脉冲群耦合/去耦网络 | 型号：SEPN系列 满足标准IEC/EN 61000-4-4、GB/T 17626.4(5/50 ns) 满足标准：IEC/EN 61000-4-5、GB/T 17626.5(1.2/50 μs)、(8/20 μs) 满足标准IEC/EN 61000-4-12、GB/T 17626.12 可根据EUT电压等级要求定制 |  |
主机一台、说明书、质检报告、产品质保书、测试线、电源线、接地线
※具体附件规格及数量，请以实际装箱单为准。
