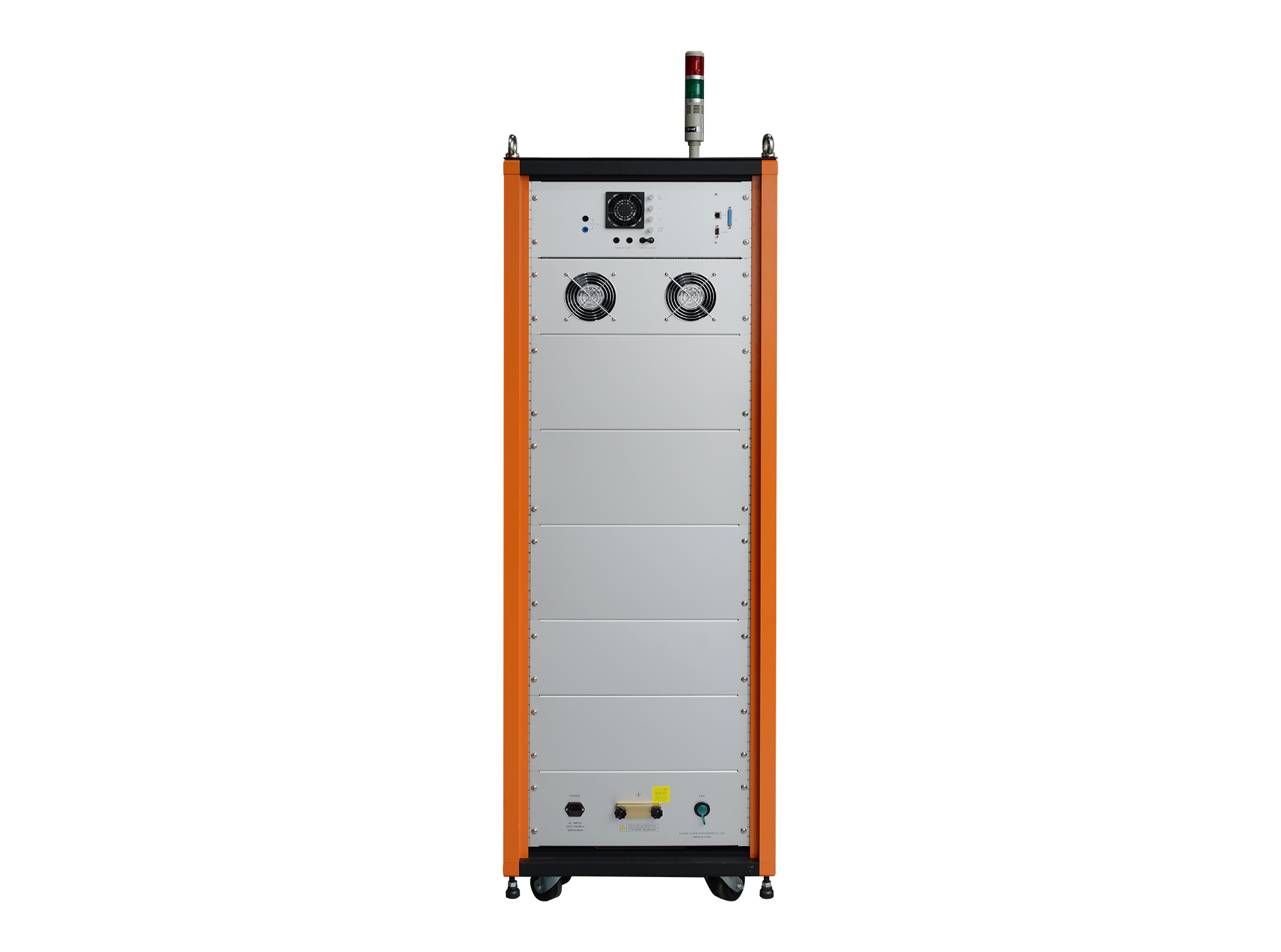

雷击浪涌模拟器CWS 2000(JEC210)，是基于公司第三代控制平台，依据 JEC-210/212 开发设计而成的雷击浪涌抗扰测试⼀体机。产品可输出 1.2/50 μs（6 Ω，106 Ω）电压波和 8/20 μs（5 Ω）电流波。最大测试电压可达20 kV，测试电流可达 4 kA。内置单相耦合/去耦网络，可将测试电压施加在交流 220 V, 20 A 的受试设备上。
> 1.2/50μs（6Ω，106Ω）电压波、8/20μs（5Ω）电流波；
> 可内置电压、电流输出峰值采集功能；
> 内置单相全自动耦合/去耦网络；
> RS232通讯接口，可实现远程控制；
电压波模块（1.2/50μs） | |
输出电压 | 0.5 kV ~ 20 kV±10% |
输出电压波 | 1.2 /50 μs±30% |
输出阻抗 | 6 Ω、106 Ω |
负载阻抗 | 50 Ω |
电流波模块（8/20μs） | |
充电电压 | 0.5 kV ~ 20 kV |
输出电流波 | 8/20 μs±20% |
输出阻抗 | 5 Ω |
输出短路电流 | 0.1 kA ~ 4 kA |
负载阻抗 | 3000 Ω |
内置单相耦合/去耦网络 | |
输出电压范围 | 0.5 kV ~ 20 kV±10% |
输出电流范围 | 0.83 kA ~ 3.3 kA±10% |
耦合电容 | 9 μF、18μF |
耦合电阻 | 无耦合电阻，由源阻抗决定 |
同步 | 0°- 360°,1°步进设置或随机方式 |
路径投切方式 | 电压波模块（1.2/50μs）：⾃动 电流波模块（8/20μs）： 手动 |
带载能力 | AC 220 V 20 A |
三芯电源线、说明书 、测试线 接地线 、保险丝、同轴电缆。
