雷电感应瞬态敏感度测试系统

LSS 160SM6&LIS 100B

LSS 160SM6和LIS 100B是符合RTCA/DO-160G 第22部分关于间接雷电感应瞬态敏感度要求的测试系统。其中，LSS 160SM6可满足波形1，波形4和波形5A/5B的试验，LIS 100B可满足波形2, 波形3（1 MHz和10 MHz）和波形6的试验，均可进行标准要求的等级3及以下的引脚注入试验和电缆束试验。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

飞机在强对流天气飞行时，常受到闪电雷击的影响，在机载设备的电路或电缆上产生瞬态感应电压或电流，即间接雷电效应。这种现象可能会引起飞机失控，甚至会导致飞机机身起火等严重的意外事故。基于安全考虑，机载设备必须进行雷电防护设计和试验验证，以确保飞机在暴露于雷电环境后，机上具有关键功能的系统和设备仍能够正常工作，不影响飞机的持续安全飞行。
LSS 160SM6和LIS 100B是符合RTCA/DO-160G 第22部分关于间接雷电感应瞬态敏感度要求的测试系统。其中，LSS 160SM6可满足波形1，波形4和波形5A/5B的试验，LIS 100B可满足波形2, 波形3（1 MHz和10 MHz）和波形6的试验，均可进行标准要求的等级3及以下的引脚注入试验和电缆束试验。此外，系统满足MIL-STD-461G CS 117 雷电感应瞬态传导敏感度试验等多类相关标准。
此外，系统还搭载了试验配置必备的辅助装置，如高频耦合器，电源阻断器件，插脚注入探头，示波器等，满足不同类型的试验需求。另外，可使用本公司的Corelab软件进行远程控制，极大地方便用户进行试验操作。

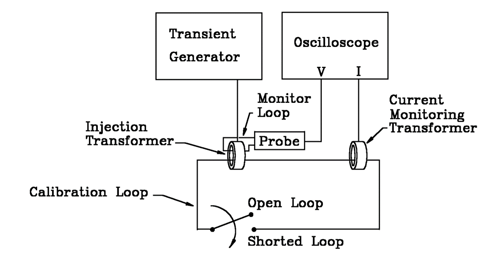

1、校准示意图：


2、测试示意图：


产品特点

> 一台机器可以实现多个波形及多种测试功能；
> 两台主机可以完成6种波形的输出；
> 实验电压和间隔时间可以任意设置，可编排测试流程；
> 采用触摸屏控制，全自动智能控制；
> 模块化设计结构，可选配多种波形模块。

产品标准

其他标准

行业应用

产品参数

LSS 160SM6技术参数

W1 电缆束电缆感应和对地注入试验
耦合模式	电缆感应CI；接地注入GI
输出模块选择	Wave 1-CI/GI
电流波形WF1	6.4 μs±20% / 69 μs±20%
单次回击输出	25 A–1000 A +20%, -0%
多次回击输出	25 A–1000 A +20%, -0% (首波)
多次回击输出	25 A–500 A +50%, -0% (后续波)
后续波个数	1-14可设
后续波时间间隔	10 ms-200 ms可设，均匀模式和随机模式可选
极性	正、负
电流耦合器	LCVT-L3
试验次数	1-99
试验重复率	30 s-99 s（最小时间由输出幅值决定）
EUT最大电源	电缆感应CI：无接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W4信号/电源引脚直接注入试验
耦合模式	插脚注入PI
输出模块选择	Wave 4-PI
输出阻抗	5 Ω±10％
电压电流波形WF4	6.4 μs±20％ / 69 μs±20％
单次回击输出	25 V–800 V +10%, -0%（开路电压）
单次回击输出	5 A–160 A +10%, -0% （短路电流）
极性	正、负
EUT最大交流电压	230 V
EUT最大供电频率	800 Hz
EUT电源同步	自动同步于交流电源峰值或0°~359°（分辨率1°，误差不大于10°）
试验次数	1-99
试验重复率	10 s-99 s（最小时间由输出幅值决定）
W4电缆束电缆感应和对地注入试验
耦合模式	电缆感应CI；接地注入GI
输出模块选择	Wave 4-CI/GI
电压电流波形WF4	6.4 μs±20％ / 69 μs±20％
单次回击输出	10 V–1700 V +20%, -0%
多次回击输出	10 V–1700 V +20%, -0%（首波）
多次回击输出	10 V–500 V +50%, -0% （后续波）
后续波个数	1-14可设
后续波时间间隔	10 ms-200 ms可设，均匀模式和随机模式可选
极性	正、负
电流耦合器	LCVT-L3
EUT最大电源	230 V / 16 A AC 50 Hz /60 Hz & DC
试验次数	1-99
试验重复率	10 s-99 s（最小时间由输出幅值决定）
EUT最大电源	电缆感应CI：无接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W5A信号/电源引脚直接注入试验
耦合模式	插脚注入PI
输出模块选择	Wave 5A-PI
输出阻抗	1 Ω±10%
电压电流波形WF5A	40 μs ±20% / 120 μs ± 20%
单次回击输出	25 V–800 V +10%, -0%（开路电压）
单次回击输出	25 A–800 A +10%, -0% （短路电流）
极性	正、负
EUT最大交流电压	230 V
EUT最大供电频率	800 Hz
EUT电源同步	自动同步于交流电源峰值或0°~359°（分辨率1°，误差不大于10°）
试验次数	1-99
试验重复率	30 s-99 s（最小时间由输出幅值决定）
W5A电缆束电缆感应和对地注入试验
耦合模式	电缆感应CI；接地注入GI
输出模块选择	Wave 5 A-CI/GI
电流波形WF1	40 μs ± 20% / 120 μs ± 20%
单次回击输出	20 A–2000 A +20%, -0%
多次回击输出	20 A–2000 A +20%, -0% (首波)
多次回击输出	20 A–1000 A+50%, -0% (后续波)
后续波个数	1-14可设
后续波时间间隔	10 ms-200 ms可设，均匀模式和随机模式可选
极性	正、负
电流耦合器	LCVT-L3
试验次数	1-99
试验重复率	30 s-99 s（最小时间由输出幅值决定）
EUT最大电源	电缆感应CI：无接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC
W5B信号/电源引脚直接注入试验
耦合模式	插脚注入PI
输出模块选择	Wave 5B-PI
输出阻抗	1 Ω±10%
电压电流波形WF5B	50 μs ±20% / 500 μs ± 20%
单次回击输出	25 V–800 V +10%, -0%（开路电压）
单次回击输出	25 A–800 A +10%, -0% （短路电流）
极性	正、负
EUT最大交流电压	230 V
EUT最大供电频率	800 Hz
EUT电源同步	自动同步于交流电源峰值或0°~359°（分辨率1°，误差不大于10°）
试验次数	1-99
试验重复率	30 s-99 s（最小时间由输出幅值决定）
W5B电缆束电缆感应和对地注入试验
耦合模式	电缆感应CI；接地注入GI
输出模块选择	Wave 5 B-CI/GI
电流波形WF1	50 μs ± 20% / 500 μs ± 20%
单次回击输出	25 A–2000 A +20%, -0%
多次回击输出	25 A–2000 A +20%, -0% (首波)
多次回击输出	25 A–1000 A+50%, -0% (后续波)
后续波个数	1-14可设
后续波时间间隔	30 ms-200 ms可设，均匀模式和随机模式可选
极性	正、负
电流耦合器	LCVT-L3
试验次数	1-99
试验重复率	30 s-99 s（最小时间由输出幅值决定）
EUT最大电源	电缆感应CI：无接地注入GI：230 V / 16 A AC 50 Hz /60 Hz & DC

LIS100B技术参数

通用参数

产品配件

随机标配

说明书、测试线、保险丝*2(备用件)、电源线、接地线，同轴线，插头夹子

选配附件

1、线路阻抗稳定网络LISN AR 50	用于电缆束试验时隔离电波干扰，提供稳定的测试阻抗; Max AC 530 V, DC 600 V 有效电流：50 A; 频率范围：10 kHz~ 400 MHz
2、耦合变压器LCVT-L3	用于W1,W5A,W5B电流波形耦合;用于W4电压波形耦合可满足电缆束W1, W5A,W5B电流波形和W4电压波形的单次回击，多次回击测试
3、外置直流电容 C33600/C33500/C33400	用于电缆束试验时配合LISN使用; 直流电源供电最高电压600 V（标配50 V）; 电容量为33000 μF
4、电源阻断器件CN-1	用于将EUT引脚上的电压与信号发生器的低源阻抗隔离开，对信号发生器进行保护；隔离交流电源最高电压400 V，直流电源最高电压600 V；可满足插脚注入W4、W5A及W5B波形的带电源测试
5、电源去耦单元DN-416T	用于防止W3、W4、W5A、W5B瞬态波形损坏EUT供电电源；交流供电最高电压3相400V 16A，0-400 Hz（共模），直流电源供电最高电压600V 16A；可满足插脚注入W3、W4、W5A及W5B波形的带电源测试
6、高频耦合器LVT-2	用于W2，W3（1 MHz、10 MHz）电压波形耦合可满足电缆束W2、W3电压波形的单次回击、多次回击、以及多次脉冲群等级1-3测试最大耦合W2电压波形2000 V 最大耦合W3电压波形4000 V
7、高频耦合器LVT-3	用于W6电流波形耦合可满足电缆束W6电流波形的多次脉冲群等级1-3测试最大耦合W6电流波形160 A
8、电源阻断器件CN-2	用于引脚注入试验进行波形3的带电源试验，目的是将EUT引脚上的电压与信号发生器的低源阻抗隔离开，对信号发生器进行保护
9、手持式引脚注入探头 HIP 5000	用于W3（1 MHz）波形的插脚注入试验。手持式结构设计，方便对被测产品的针脚进行浪涌注入
10、分流器MCS 01	测量W2，W3，W6电流波形
11、35U标准机柜ETS 160MB-35U	用于收纳设备及附件，让各种设备有序存放。内置2个4U主机收纳槽 4个波形模块收纳槽带滑动导轨，方便放置
12、泰克系列数字示波器MDO3012	频率100 MHz；采样率1.25 GS/s 存储深度10 Mb
13、宽带电流监测钳CM 0220M	峰值电流20 kA；灵敏度0.01 V/A；最大1 A·s电荷量
14、宽带电流监测钳CM 0302M	峰值电流 200 kA；灵敏度0.001 V/A；最大 10 A·s 电荷量
15、差分探头THDP0100	美国泰克，6 kV差分模式，100 MHz频率可用于所有波形的电压信号测量
16、Corelab软件	用于对试验进行远程控制；可连接示波器监测波形；可生成测试报告

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：多群脉冲试验系统下一页：多群脉冲试验系统返回列表

W3 1 MHz 电缆感应 (波形模块WAVE 3-1MHz)
耦合模式	电缆感应CI
电压电流WF3重复频率	1 MHz± 20%
第5波形衰减为	25%-75%之间
单次回击测试等级	50 V – 2000 V +20%, -0%
多次回击测试等级	50 V–2000 V +20%, -0% (首波)
多次回击测试等级	25 V–1000 V +50%, -0% (后续波)
多脉冲群测试等级	50 V – 900 V +20%, -0%
试验重复率	1.5 s-60 s（最小时间由输出幅值决定）
极性	正、负
高频电压耦合变压器	LVT-2
W3 10 MHz 电缆感应(波形模块WAVE 3-10MHz)
耦合模式	电缆感应CI
电压电流WF3重复频率	10 MHz± 20%
第5波形衰减为	25%-75%之间
单次回击测试等级	50 V – 1600 V +20%, -0%
多次回击测试等级	50 V–1600 V +20%, -0% (首波)
多次回击测试等级	25 V–800 V +50%, -0% (后续波)
多脉冲群测试等级	50 V – 900 V +20%, -0%
试验重复率	1.5 s-60 s（最小时间由输出幅值决定）
极性	正、负
高频电压耦合变压器	LVT-2
W6 电缆感应(波形模块WAVE 6)
耦合模式	电缆感应CI
电流波形	5 A-75 A
上升时间	0.25 μs ±20%
脉冲宽度	4 μs ±20%
试验重复率	3s-10 s（最小时间由输出幅值决定）
高频电流耦合变压器	LVT-3

供电电压	AC 110 V/220 V±10%，50 Hz /60 Hz±5% （大陆地区默认AC 220 V 50 Hz）
最大功耗	200 W
温度范围	15 ℃–35 ℃
湿度范围	45%–75%
气压范围	86 kPa–106 kPa
