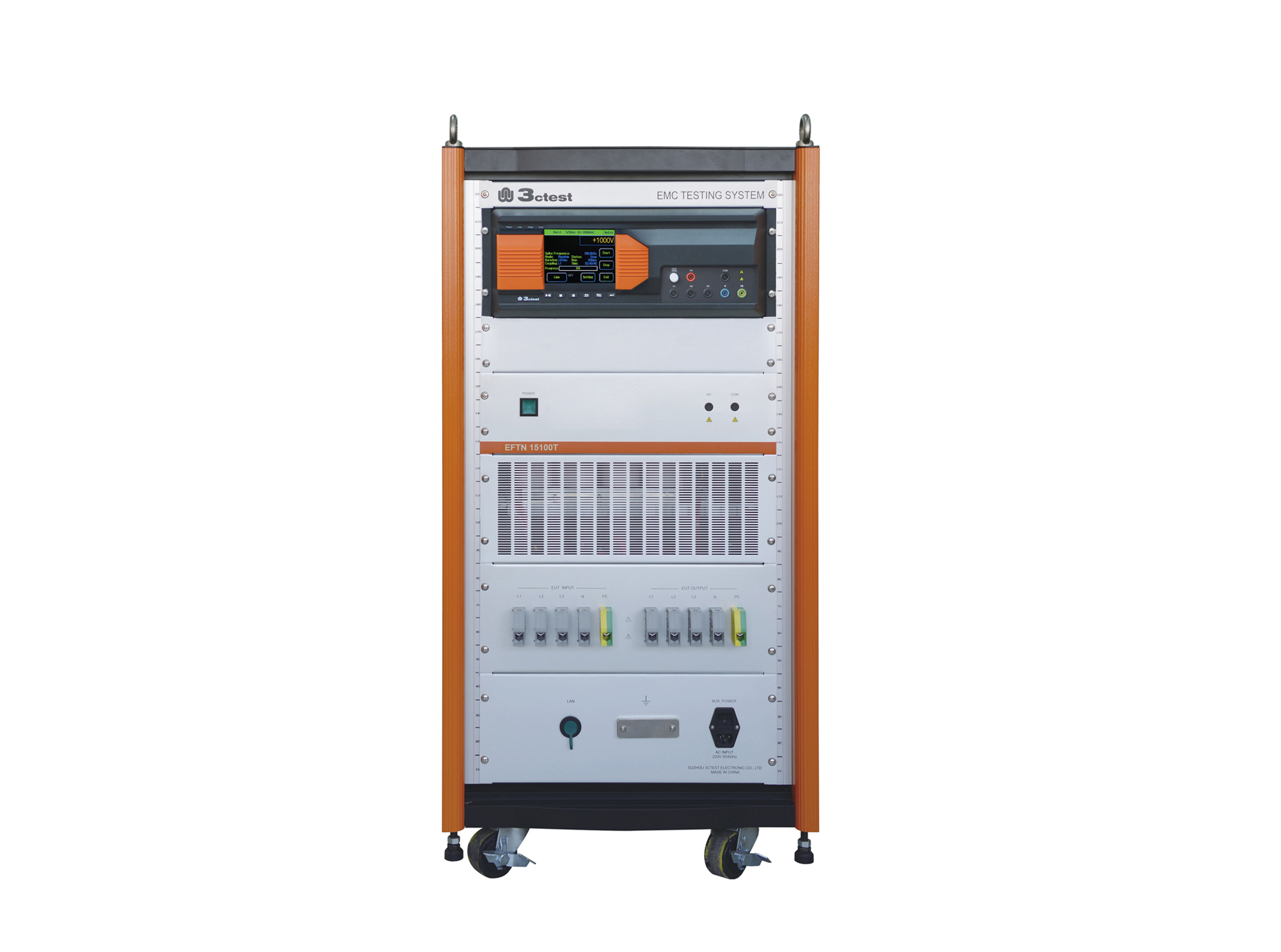

EFT 500G/EFTN 15100T高压大功率脉冲群测试系统，是专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFTN 15100T三相五线大功率全自动迭加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500 V 100 A、AC 700 V 100 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
> EUT 直流负载能力DC 1500 V 100 A;
> EUT 交流负载能力AC 700 V 100 A三相五线;
> EUT电源自动投切;
> EUT电压、电流检测;
> 过电压、过电流保护;
> 对试验电压、极性、相位同步角度等试验参数;进行排程设置，实现全自动网络投切功能;
> 任意线路的相位角度迭加.
| 测试电压范围 | 0.25 kV ~ 4.8 kV（±10%） |
| 极性 | 正、负、正负交替 |
| 源阻抗 | 50 ohm |
| 脉冲波形 | 5/50 ns，50 ohm 、1000 ohm负载 |
| 上升时间 | 5 ns，±30%，50 ohm负载，1000 ohm负载 |
| 脉冲持续时间 | 50 ns，±30%，50 ohm负载；50 ns，-15/+100 ns,1000 ohm负载 |
| 脉冲频率 | 0.1 kHz ~ 1000 kHz |
| 脉冲群持续时间 | 0.075 ms ~ 750 ms |
| 脉冲群周期 | 1 ms - 9999 ms |
| 测试持续时间 | 1 s ~ 9999 s |
| 触发方式 | 自动、手动、外部触发 |
| 同步 | 0°-360°，分辨率1°步进设置或随机方式 |
说明书，保险丝，三芯电源线，测试线，同轴线，接地线
